電壓跌落（DIPS）測試
點擊數：91092018-06-22 09:28:50 來源: 重慶哥爾摩科技有限公司、電波暗室、電磁兼容暗室、汽車電子暗室、EMI系統測試、EMS系統測試、EMC測試附件、EMC測試天線
電壓暫降和電壓中斷是由電網、電力設施的故障或負荷突然出現大的變化引起的。電壓變化是由連接到電網的負荷的連續變化引起的。如果EUT對電源電壓的變化不能及時作出反應，就有可能引發故障。
本方法適用于額定輸入電流每相不超過16A、連接到50Hz/60Hz交流電網的電氣和電子設備，對于電流大于16A的測試要求，有IEC 61000-4-34標準規定。
電壓暫降的測試等級以%UT（暫降后剩余電壓為參考電壓的百分比）表示：0%，40%，70%，80%。
短時中斷，一般指電源完全中斷達250個周期（50Hz）或者300個周期（60Hz）。
電壓變化，一般指突變到70%后維持1個周期，再經過25/30個周期后恢復到參考電壓的情況。
典型設備測試：

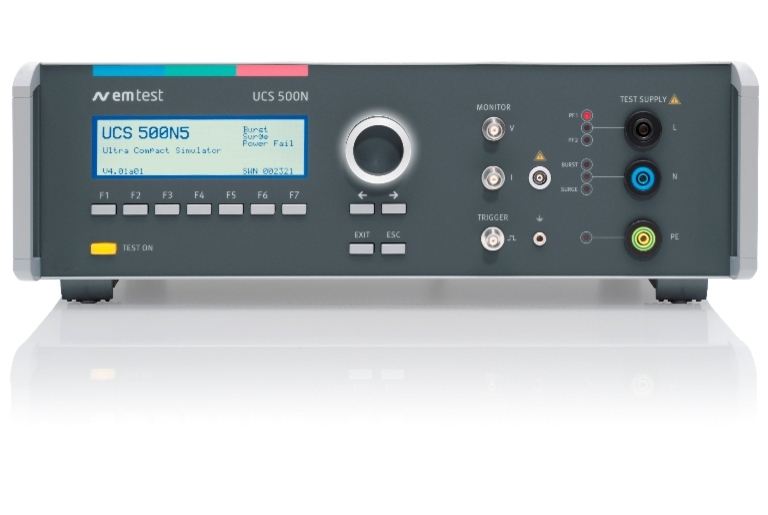

? 一般單相測試設備，以選擇傳導瞬態抗干擾綜合機最為經濟，例如UCS 500N5，UCS 500N7，配置抽頭變壓器后，就能進行測試。
? 對于三相測試設備，可選兩種方案：
ü 使用三相諧波閃爍測試系統，例如15001iX-CTS；
ü 使用專門的三相電源故障模擬器，例如PFS 503N等。
