如何選擇適合的電波暗室？

點擊數：78912020-01-02 16:19:09　來源: 重慶哥爾摩科技有限公司、電波暗室、電磁兼容暗室、汽車電子暗室、EMI系統測試、EMS系統測試、EMC測試附件、EMC測試天線

半電波暗室（Semi-Anechoic Chamber，簡稱SAC），也稱做EMC暗室，除地面為金屬反射面外，其余五面均貼有吸波材料，主要模擬開闊場的測試條件。主要用于輻射騷擾（EMI）和輻射敏感度（EMS）測量，部分輻射敏感度試驗會在地面增加吸波材料以提高場均勻性。

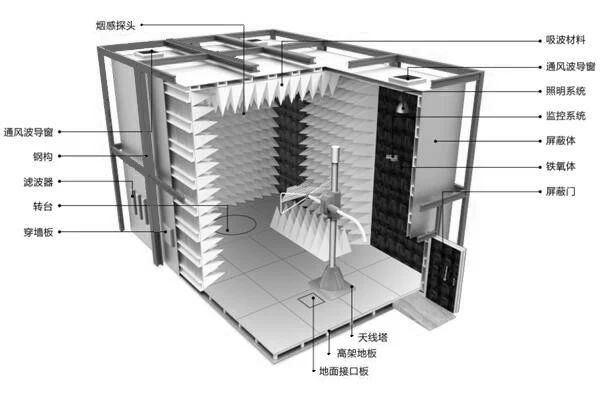

暗室主要部件組成：

暗室方案選擇的主要依據：

◆ 產品(EUT)測試類型：民用產品測試、車載零部件、軍標測試。

◆ 產品（EUT）尺寸：尺寸越大，靜區要求越大，實驗室尺寸越大。

◆ 用途：整改研發預測試或第三方認證測試用。

常用暗室類型及主要特點：

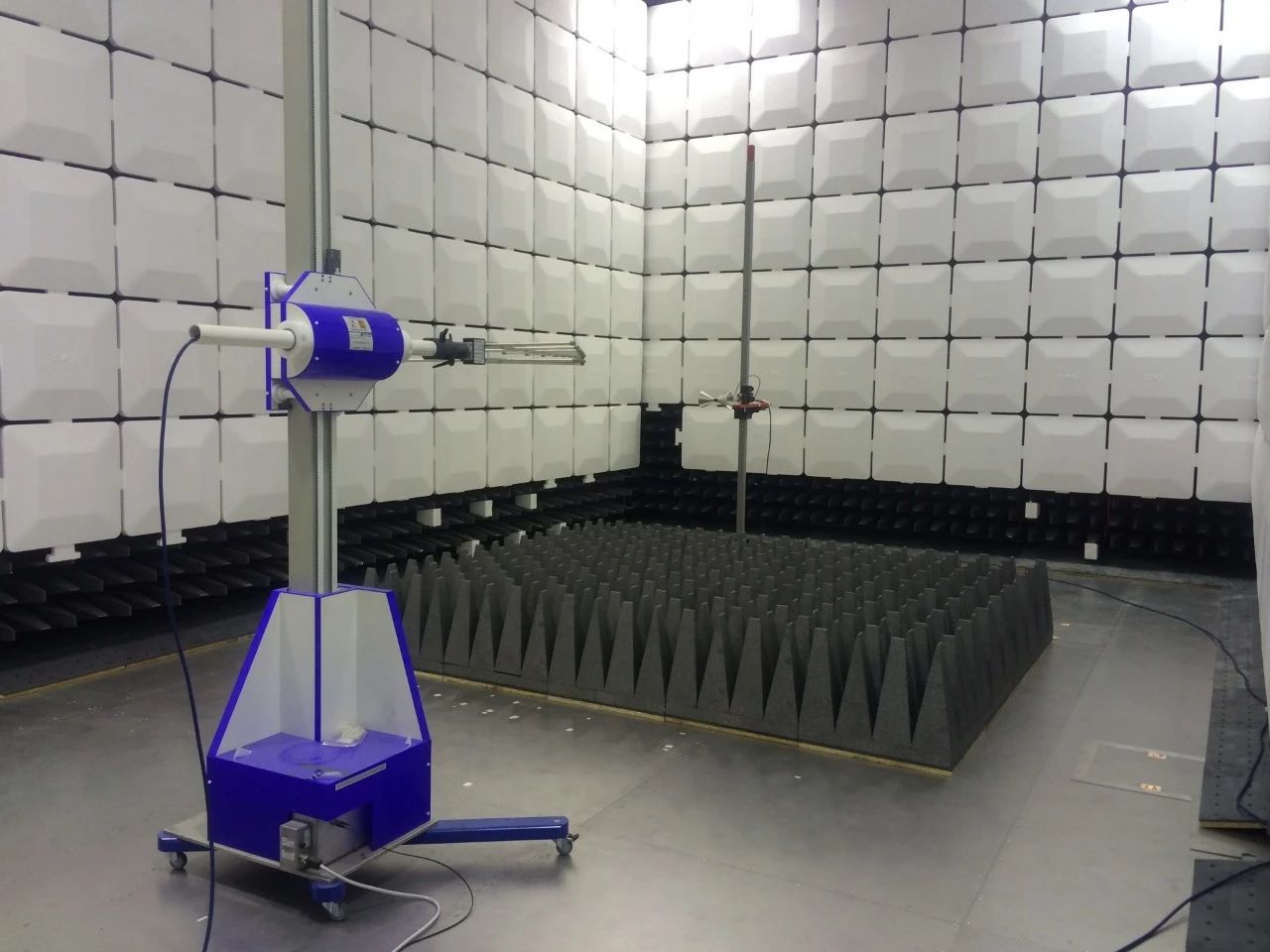

1、EMC預測試→3m法緊湊型電波暗室

測試距離為3m，采用緊湊型設計，減小外形尺寸，只需較低的投入就可以獲得相對準確的結果，特別適用于建設在空間受限的場所，是整改研發不錯的選擇。

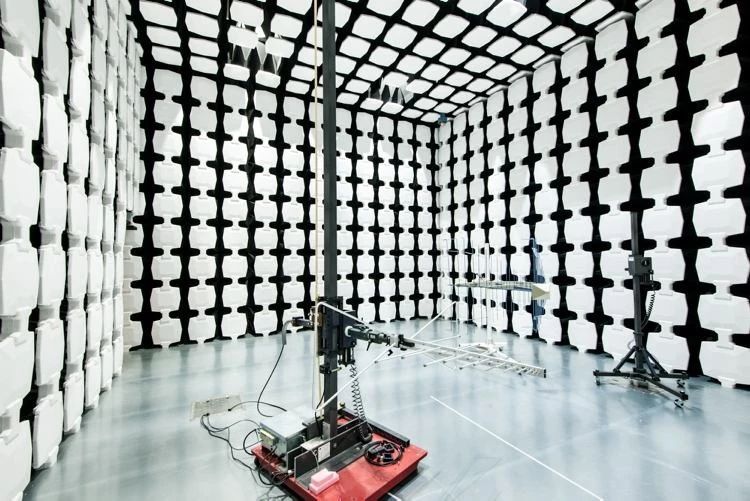

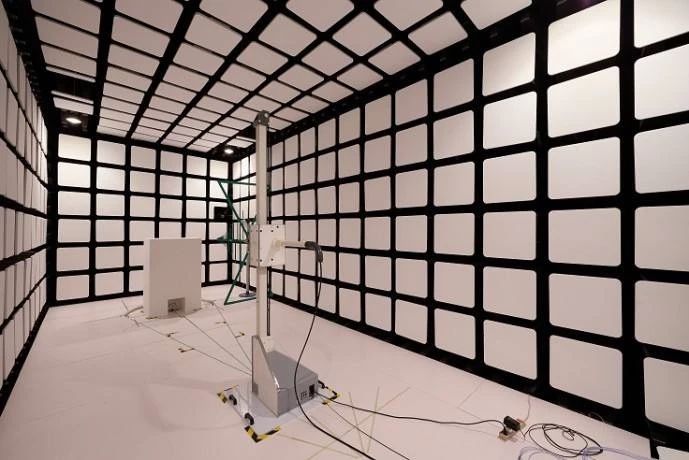

2、EMC認證級測試 被試品直徑≤2m→標準3m法電波暗室

主要用于3m測試距離的輻射騷擾測試（RE）和輻射抗擾度（RS）的認證性測試，是目前國際上廣泛采用的EMC試驗場地。

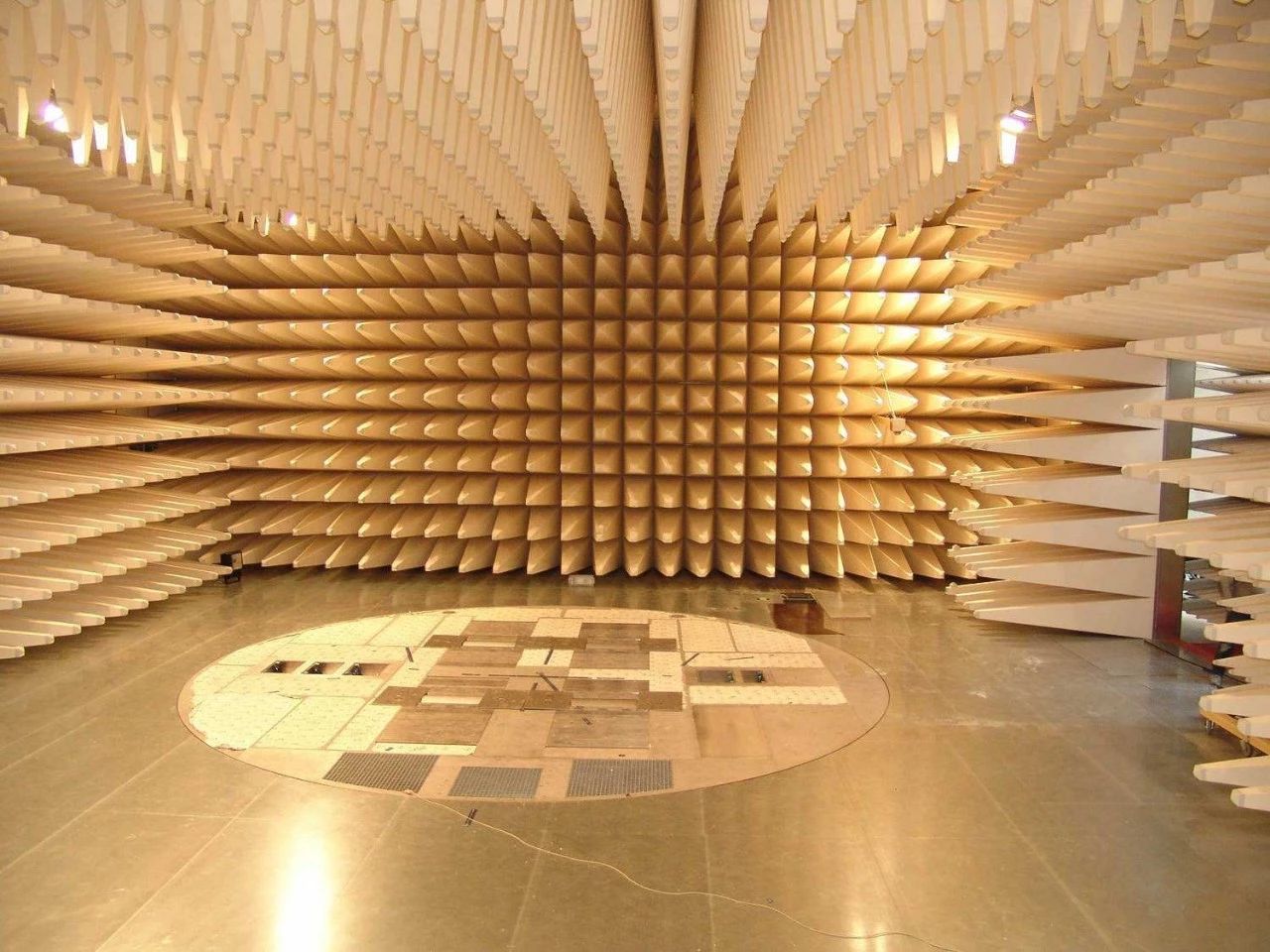

3、EMC認證級測試，被試品直徑≤3m→標準5m法電波暗室

由于天線與暗室墻壁間的距離相比3m法暗室更大，所以更易符合歸一化場地衰減的規定，可以測試較大體積的EUT。

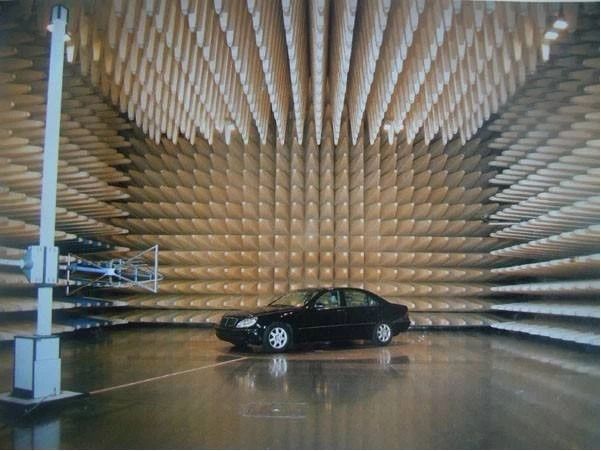

4、EMC認證級測試，被試品直徑≤5m→標準10m法電波暗室

能滿足大體積被試品的輻射騷擾測試要求，如汽車、大型醫療設備、大型IT產品等，是眾多EMC測試標準中理想測試場地。

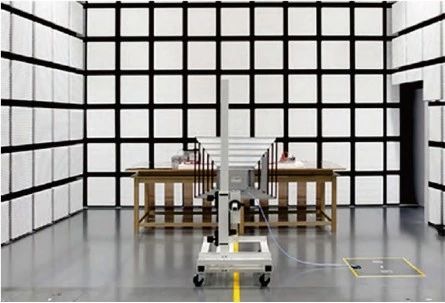

5、車載電子零部件→1m法汽車零部件電波暗室

專門用于汽車電子零部件的輻射測量的電波暗室，適用于汽車零部件的研究、開發以及品質控制，可針對包括DUT主件、線束、輔助裝置等整個系統的分析。

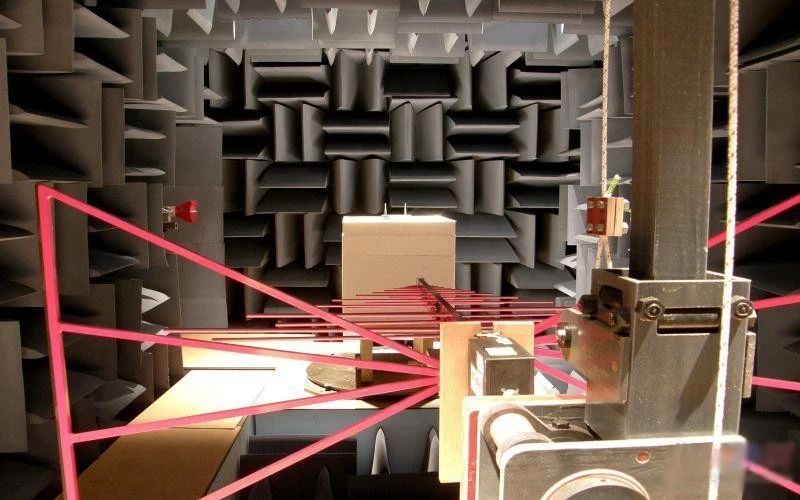

6、軍用產品→軍標EMC測試電波暗室

軍用產品需滿足GJB151B等電磁兼容標準，采用1m法軍標EMC測試電波暗室。

7、天線雷達測量暗室→微波暗室

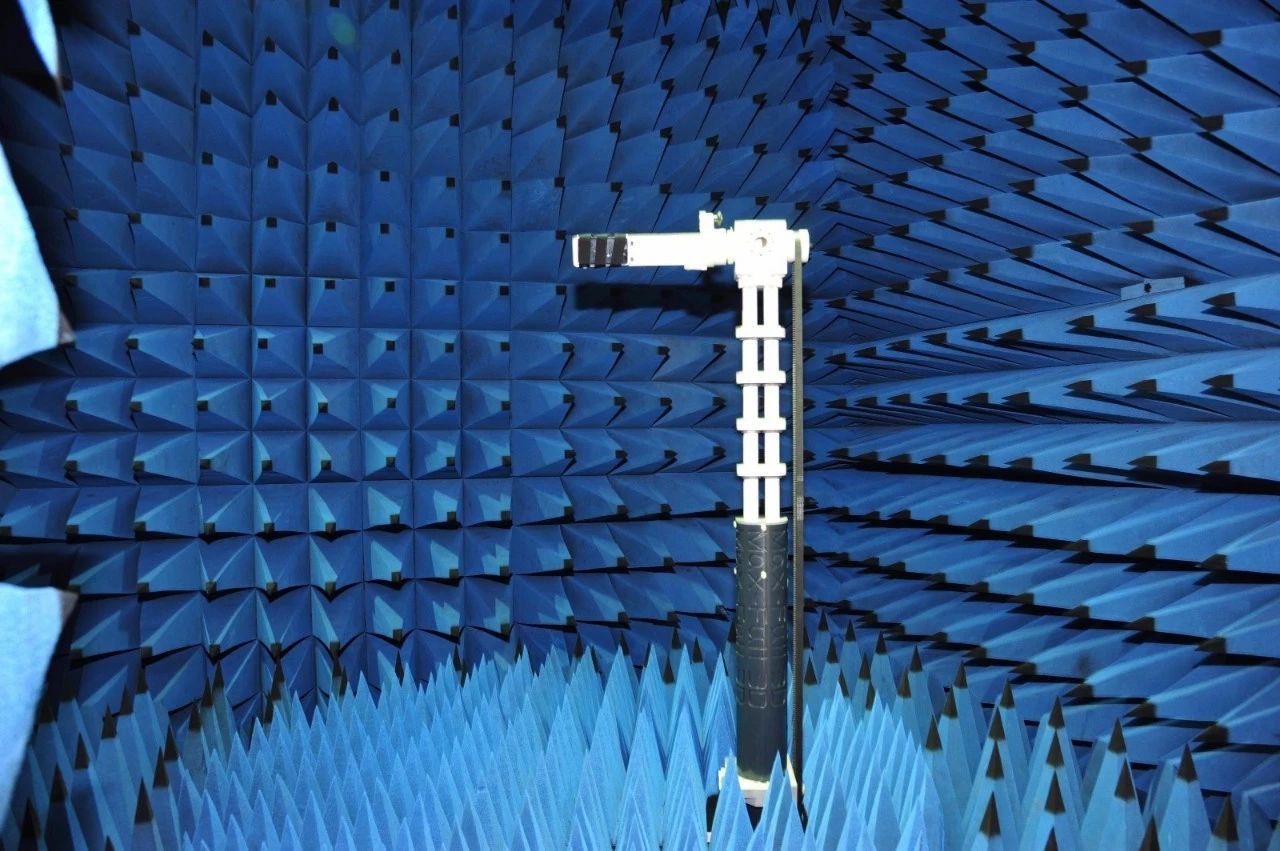

微波暗室（Fully Anechoic Chamber, 簡稱FAC），主要模擬宇宙自由空間環境，在暗室屏蔽結構內側的六個面均鋪設有吸波材料，

主要用于微波天線系統（包括基站天線）的參數測量、雷達截面測試（RCS）、電子戰及仿真模擬，輻射雜散等測試。
