電磁兼容項目-電壓跌落測試介紹
點擊數：66172020-03-30 09:22:38 來源: 重慶哥爾摩科技有限公司、電波暗室、電磁兼容暗室、汽車電子暗室、EMI系統測試、EMS系統測試、EMC測試附件、EMC測試天線
1. 電壓跌落測試項目：電壓暫降和短時中斷
2. 電壓跌落測試參考標準：IEC61000-4-11:2004

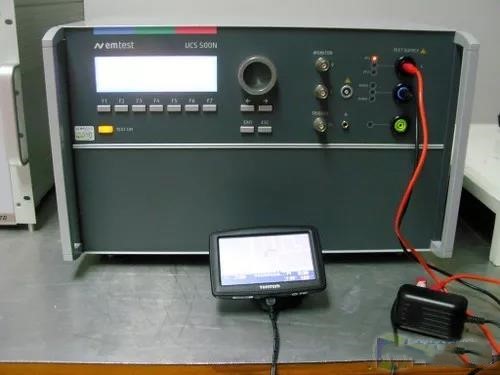

3. 電壓跌落測試主要測試設備：試驗信號發生器
限值：
表 1 電壓暫降試驗優先采用的試驗等級和持續時間
|
類別 |
電壓暫降的試驗等級和持續時間（50Hz/60Hz） |
||||
|
1類 |
根據設備要求依次進行 |
||||
|
2類 |
0% 持續時間0.5周期 |
0% 持續時間1周期 |
70% 持續時間25/30周期 |
||
|
3類 |
0% 持續時間0.5周期 |
0% 持續時間1周期 |
40% 持續時間10/12周期 |
70% 持續時間25/30周期 |
80% 持續時間250/300周期 |
|
X類 |
特定 |
特定 |
特定 |
特定 |
特定 |
|
注1：“X類”由有關的標準技術委員會進行定義，對于直接或者間接連接到公共網絡的設備，嚴酷等級不能低于2類要求。 注2：“10/20周期”是指“50Hz試驗采用10周期”和“60Hz試驗采用12周期”。 “25/30周期”是指“50Hz試驗采用25周期”和“60Hz試驗采用30周期”。 “250/300周期” 是指“50Hz試驗采用250周期”和“60Hz試驗采用300周期”。 |
|||||
表 2 短時中斷試驗優先采用的試驗等級和持續時間
|
類別 |
短時中斷的試驗等級和持續時間（50Hz/60Hz） |
|
1類 |
根據設備要求依次進行 |
|
2類 |
0% 持續時間250/300周期 |
|
3類 |
0% 持續時間250/300周期 |
|
X類 |
X |
|
注1：“X類”由有關的標準技術委員會進行定義，對于直接或者間接連接到公共網絡的設備，嚴酷等級不能低于2類要求。 注2：“250/300周期”是指“50Hz試驗采用250周期”和“60Hz試驗采用300周期”。 |
|
第1類：適用于受保護的供電電源，其兼容水平低于公用供電系統。它涉及到對電源騷擾很敏感的設備（例如。實驗室的儀器、某些自動控制和保護設備及計算機等）的使用。（安裝在第1類環境中的設備要求有保護裝置如不間斷電源UPS、濾波器或浪涌抑制器等。）
第2類：一般適用于商用環境的公共耦合點PCC和工業環境的內部耦合點IPC。該類的兼容水平與公用供電系統的相同。因此涉及用于公用系統的元件也適用于這類工業環境。
第3類：僅適用于工業環境中的IPC。該類某些騷擾現象的兼容水平要高于第2類。在連接有下列設備時應認為是這類環境：a.大部分負荷經換流器供電；b.有焊接設備；c.頻繁啟動的大型電動機；d.變化迅速的負荷。
